2.3 主流程示例

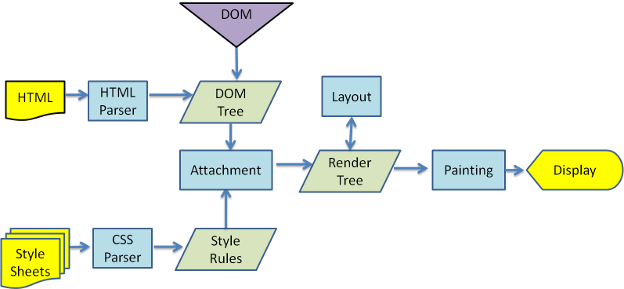

图：WebKit 主流程

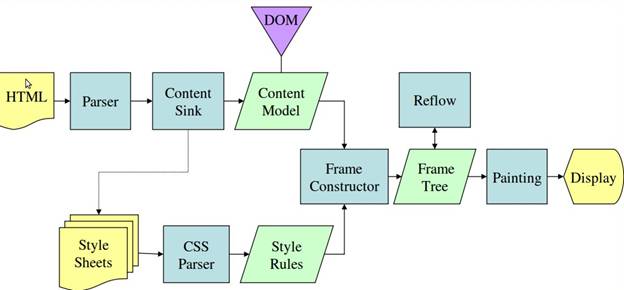

图：Mozilla 的 Gecko 呈现引擎主流程 (3.6)

从图 3 和图 4 可以看出，虽然 WebKit 和 Gecko 使用的术语略有不同，但整体流程是基本相同的。

Gecko 将视觉格式化元素组成的树称为“框架树”。每个元素都是一个框架。WebKit 使用的术语是“呈现树”，它由“呈现对象”组成。对于元素的放置，WebKit 使用的术语是“布局”，而 Gecko 称之为“重排”。对于连接 DOM 节点和可视化信息从而创建呈现树的过程，WebKit 使用的术语是“附加”。有一个细微的非语义差别，就是 Gecko 在 HTML 与 DOM 树之间还有一个称为“内容槽”的层，用于生成 DOM 元素。
